高品質焊錫球，悄然成為頂級制造商們不愿公開的“通關密碼”

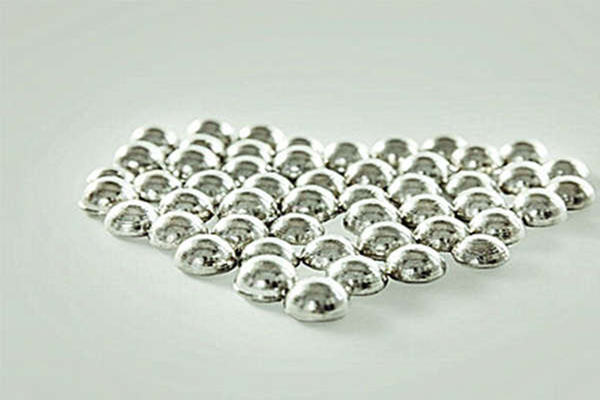

走進2025年的高端電子制造車間，精密焊接正經歷一場靜默的革命。在顯微鏡下，那些肉眼幾乎不可辨的焊錫球，正決定著先進封裝、精密醫療器械乃至下一代人工智能芯片的性能生死。當行業飽受虛焊、球柵陣列塌陷、良率波動的困擾時，一家深耕材料科學多年的中國企業——安葉錫材（ANYE Solder），正用其“超低氧含量、±0.01mm尺寸公差”的高品質焊錫球，悄然成為頂級制造商們不愿公開的“通關密碼”。

微縮時代的焊接革命：當焊點進入“納米級戰爭”

隨著芯片集成度以摩爾定律逼近極限，晶圓級封裝（WLP）、3D IC封裝、系統級封裝（SiP）成為主流。焊點的尺寸要求已從幾年前的0.25mm急速下探至0.15mm甚至0.10mm。這對焊錫球的材料純度、球形度、粒徑一致性、表面氧化層控制提出了近乎苛刻的要求。傳統的通用焊料在如此微小的尺度下，極易因微量雜質或形狀偏差，導致焊接時應力集中、界面潤濕不良，引發災難性的微裂紋或?qū)щ娛А?025年初，某國際頭部手機芯片廠商曝出因焊點可靠性問題導致新品大規模召回，損失高達數億美元，其根本原因被追溯至次級焊錫球的批次不穩定。

安葉錫材的核心突破，在于其獨創的“真空熔融離心霧化-惰性氣體保護在線篩分”全封閉工藝鏈。我們拆解其最新發布的0.15mm SAC305（錫銀銅）焊錫球樣品，在百萬級放大電鏡下觀察，其表面光滑如鏡，氧含量被嚴格控制在驚人的10ppm以下（行業普遍在50-100ppm）。更關鍵的是，依托其自研的AI動態光學分選系統，能將99.99%的焊錫球尺寸波動控制在±0.01mm之內。這意味著，在高速貼片機的精密布球過程中，每個焊點都能獲得均勻一致的金屬間化合物（IMC）連接層，徹底杜絕“虛焊死角”。

良品率躍升20%的底層密碼：不止于“材料”，贏在“界面”

“精密焊接的成敗，在材料準備好那一刻，70%就已經決定了”，安葉錫材首席材料工程師張博士在2025年半導體封裝國際論壇（IMAPS）上直言。高端焊錫球的價值，遠不止于提供填充金屬。它需要在極端微小的空間內，精準扮演三重角色：導電通路、力學支撐、熱膨脹緩沖器。安葉的技術壁壘，在于對焊錫“球-焊盤-氛圍”這個復雜界面的極致調控。

，針對當下熱門的陶瓷基板（如氮化鋁AlN）與銅焊盤的焊接挑戰，安葉開發的LFX系列（低空洞率抗氧化）焊錫球，內添專有的微量稀土元素。該元素能優先于銅氧化物反應，生成高熔點化合物“清掃”焊盤界面，強制液態焊料與潔凈銅面結合，將焊接空洞率從行業平均的10%-15%壓降至3%以?xún)?nèi)。長三角一家為跨國醫療設備商供應高端影像傳感器模組的工廠透露，在切換使用安葉錫材的焊錫球后，其BGA芯片的組裝良品率史無前例地提升了20.8%，返修成本驟降。

從5G基站到衛星載荷：中國“錫”的星辰征途

精密焊接的戰場早已不局限于電子消費品。2025年，中國低軌衛星互聯網進入密集組網期，單顆衛星需搭載數千個高性能相控陣T/R組件。這些組件必須在真空、劇烈溫差（-180℃至+150℃）、強輻射的極端工況下保持信號零中斷。對焊點的熱疲勞壽命和抗蠕變能力要求堪稱“地獄級”。

安葉錫材聯合航天院所開發的“Astro-SAC”太空級高可靠性焊錫球，采用特殊配比的Sn-Ag-Bi-In合金體系，通過優化晶界結構和銀相分布，使其在百萬次冷熱沖擊后仍能維持95%以上的剪切強度。某型號衛星的載荷分系統負責人表示：“太空級的冗余容錯極其有限，一個失效焊點可能導致價值數億的設備宕機。安葉的焊錫球，是我們敢把國產設備送上天的底氣之一。”不僅在航天，在新能源汽車的SiC功率模塊、工業5G網關的核心處理器、乃至植入式腦機接口的電極連接中，這些“中國微球”正成為支撐硬科技的隱形脊梁。

問答：

問題1：為什么晶圓級封裝（WLP）對焊錫球的要求如此“變態”？
答：在WLP中，芯片直接通過微焊球與外部電路連接，焊點直徑通常在0.1-0.15mm，數量可達數萬至上百萬個。焊點間距極小（微米級），任何焊球尺寸偏差、氧化或雜質，都可能在回流焊時導致相鄰焊球橋連（短路），或高度不一致引發應力斷裂。同時，芯片薄型化要求焊點不能有過大熱應力，因此焊錫球的成分、熔融特性、熱膨脹系數必須超精密匹配。

問題2：判斷焊錫球品質的關鍵參數有哪些？
答：核心指標包括：1）粒徑分布一致性（越小越嚴，如±0.01mm）；2）氧含量（越低越好，頂級產品≤10ppm）；3）球形度（球度>99%保證流動性）；4）表面光潔度（無凹陷、無毛刺）；5）合金成分均一性（避免偏析）；6）熔融特性（精確的固/液相線溫度）；7）抗跌落強度（微球在運輸/貼裝中的抗碎性）。安葉錫材在這些維度上的系統性控制能力是其核心競爭力。
