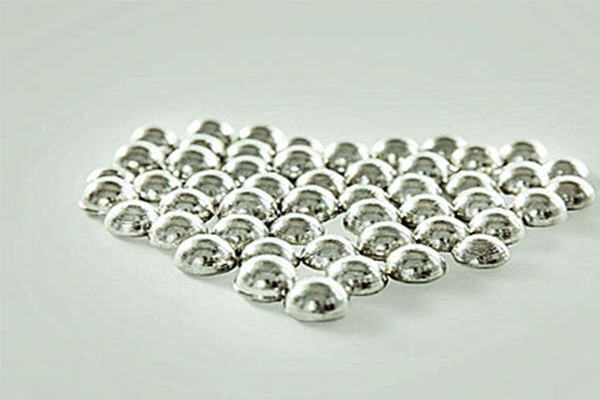

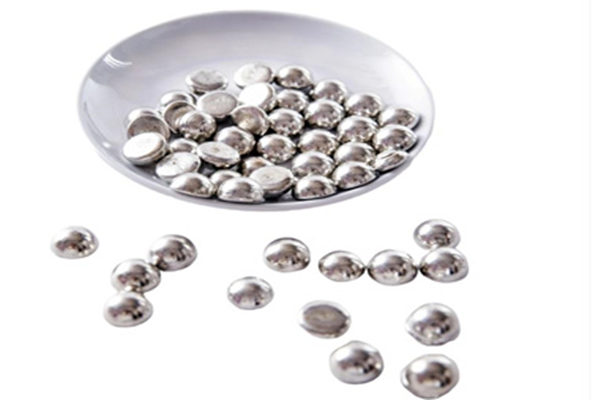

對于電子制造和維修工程師焊錫球(Solder Ball)絕不是陌生的詞匯。這些直徑通常介于微米到毫米級別的微小金屬球體，在2025年的今天，已成為現代高密度電子封裝，尤其是BGA（球柵陣列封裝）、CSP（芯片級封裝）技術中不可或缺的核心連接材料。隨著消費電子產品日益追求輕薄短小與高性能，芯片引腳間距持續縮小，傳統焊接工藝的局限性愈發明顯，焊錫球的應用價值也因此被提升到了前所未有的高度。無論是手機主板、顯卡芯片，還是可穿戴設備的微控制器，其內部精密連接都離不開這些微小金屬球的精準排布與可靠熔合。

焊錫球的本質與應用場景

焊錫球主要由錫(Sn)基合金構成，常見配方包括無鉛的SAC305（錫96.5%/銀3.0%/銅0.5%）或有鉛的Sn63Pb37（錫63%/鉛37%）。2025年，隨著全球環保法規（如歐盟RoHS指令更新）要求趨嚴以及對長期可靠性的追求，高可靠性、高耐熱疲勞性能的無鉛焊錫球已成為絕對主流。其核心作用是在元件與印刷電路板(PCB)之間形成堅固、導電性優良的電氣與機械連接。

焊錫球的使用場景主要聚焦于兩大類：一是焊接工藝本身，如BGA元件的植球（Reballing）與貼裝（Replacement）；二是在SMT（表面貼裝技術）生產線中，作為BGA、LGA（柵格陣列封裝）等封裝形式的原始引腳。當你需要更換一塊損壞的筆記本電腦顯卡GPU或手機主處理器芯片時，或者當BGA芯片因冷焊、虛焊導致設備故障，手工或半自動植球操作就是修復的關鍵步驟。焊錫球的尺寸選擇極其關鍵，需嚴格匹配芯片焊盤的尺寸和間距（Pitch），常見的直徑有0.25mm, 0.3mm, 0.35mm, 0.4mm, 0.45mm, 0.5mm, 0.6mm, 0.76mm等規格。

手工操作：植球的詳細流程與核心技巧

手工焊錫球植球是維修工程師必須掌握的硬核技能，尤其在缺少全自動返修工作站的小型維修店或愛好者工作室。其核心流程是對芯片焊盤進行徹底處理：使用高品質的焊錫膏（助焊劑）均勻涂抹于焊盤，涂抹時務必均勻且適量，過多會導致焊球連錫（Bridging），過少則影響焊球潤濕與結合強度。接著，取用合適規格的鋼網（Stencil），鋼網的開孔直徑需與焊錫球直徑精準匹配并略小，以確保焊球能卡在孔位中不掉落。將鋼網精密對準芯片焊盤，用真空吸筆或專用撒球器具，小心翼翼地將焊錫球均勻撒布于鋼網上，確保每個焊盤開孔都準確落入一顆焊錫球。

移除鋼網是成功的關鍵一步，需要極其穩定的手法。通常采用垂直、緩慢上提的方式，避免晃動導致焊錫球移位。待焊錫球穩定地停留在焊盤助焊劑上后，便進入加熱階段。專業的BGA返修臺（或熱風槍配合精密溫控）必不可少。設定精確的預熱、升溫、峰值溫度（通常220°C - 245°C，具體取決于焊錫球合金）及冷卻曲線，確保焊錫球在助焊劑作用下均勻熔化（回流），形成光滑、飽滿的半球形焊點（Meniscus），與焊盤形成良好的IMC（金屬間化合物）層。冷卻過程對防止熱應力開裂至關重要。

BGA焊接：焊錫球在回流焊中的關鍵作用

在SMT工廠的批量生產中，焊錫球的應用以預植于BGA元件底部的方式為主。元件出廠前，制造商已在其封裝基板底部植上特定陣列排布的焊錫球。在PCB組裝過程中，操作員在PCB對應焊盤區域印刷錫膏（主要是作為粘結劑和助焊劑載體），通過精密貼片機將BGA元件準確地放置在焊盤上。進入回流焊爐（Reflow Oven）后，焊錫膏熔化激活助焊劑，清潔焊盤及BGA焊球表面氧化物，同時加熱使BGA元件底部的焊錫球熔化。

2025年，回流焊爐的溫度控制技術已經高度智能化，采用熱風與紅外（IR）等多種加熱方式組合，精確控制各溫區（預熱區、均熱區、回流區、冷卻區）的溫度與時間，確保所有焊點同步達到熔融狀態并在表面張力作用下完成自對中，形成可靠的焊點?，F代回流焊爐配備了更先進的溫度曲線實時監控系統和閉環反饋控制，最大程度減少冷焊、錫珠（Solder Beading）、虛焊或立碑等缺陷。焊錫球的均勻性、合金成分的純凈度、助焊劑的活性，以及精準的溫度曲線是保證高良率的核心因素。

問答：焊錫球應用關鍵點解惑

問題1：進行手工植球時，焊錫球總是移位或連錫，有什么關鍵技巧？
答：防止移位和連錫的關鍵在于三點：一是助焊劑（焊錫膏）的用量和涂抹必須極其均勻且適量，過少會導致焊球無法有效固定，過多則易在受熱熔融時發生流動導致連錫。建議使用粘度適中、觸變性好的優質助焊膏，用細針或刷子薄薄均勻涂抹一層。二是鋼網的選擇與貼合至關重要。鋼網開孔直徑必須略小于焊錫球直徑（0.3mm球用0.25mm-0.28mm孔鋼網），確保焊球能卡在孔內；鋼網必須與芯片焊盤實現絕對精準、無縫隙的貼合，必要時使用專用夾具固定。三是移除鋼網的手法必須垂直、平穩、緩慢，避免任何刮碰晃動。采用質量好的薄型不銹鋼鋼網或耐高溫聚合物鋼網有助于提升成功率。

問題2：如何判斷焊接完成后焊錫球的焊點質量是否可靠？
答：可靠焊點的外觀判斷標準和內部檢測技術同樣重要。外觀上，成功的焊點應呈現均勻、光滑的半月形（凹陷狀），輪廓清晰，焊點表面光亮，無明顯的焊錫飛濺、錫珠或助焊劑殘留碳化痕跡（黑點）。焊點的高度（Standoff Height）應均勻一致。最直觀的檢測手段是X-Ray檢測（AXI），它能穿透元件，清晰顯示所有焊點的形狀、大小、內部是否有空洞（Void）、是否存在球窩現象（Head-in-Pillow）、裂紋或橋連。在2025年的高級返修工作站中，常集成在線X-Ray檢測模塊。破壞性檢測如切片分析（Cross-sectioning）則是用于實驗室深入分析IMC層厚度和界面狀況的終極手段。功能測試和邊界掃描（Boundary Scan）也能從電氣連接角度驗證焊點的導通性與可靠性。

標簽：電子維修, BGA焊接, 焊錫工藝, 芯片植球, SMT技術, 電子制造, 精密焊接
