在電子制造領域，波峰焊工藝的穩定性直接決定了PCBA（印制電路板組裝）的可靠性與良率。而爐溫曲線，作為波峰焊工藝的核心控制參數，其標準的制定與執行，始終是工程師們關注的焦點。進入2025年，隨著無鉛化要求的深入、元器件微型化趨勢的加劇以及環保法規的日益嚴格，波峰焊爐溫曲線標準也迎來了新的挑戰與革新。掌握最新的標準動態與優化技術，已成為電子制造企業提升競爭力、確保產品品質的關鍵。
2025年新國標解讀：無鉛工藝下的關鍵參數調整
2025年正式實施的《電子組裝用無鉛焊料波峰焊工藝通用規范》（GB/T XXXXX-2025）對爐溫曲線提出了更精細、更嚴格的要求。新標準更大的變化在于強化了對“預熱區”和“焊接區”溫度與時間的精準控制。針對無鉛焊料熔點高（如SAC305約為217-220℃）、潤濕性相對較差的特點，新標準明確規定預熱區終點溫度應提升至150-180℃，且預熱時間需延長至60-90秒（具體視板子復雜程度而定），以確保焊劑充分活化并有效去除待焊表面氧化物，同時避免熱沖擊導致的分層或爆板。
在關鍵的焊接區（即波峰接觸區），新標準強調了“時間-溫度窗口”的狹窄性。峰值溫度范圍建議控制在245-255℃，接觸時間嚴格限定在3-5秒。過高的峰值溫度或過長的接觸時間會加劇焊盤溶解、元器件熱損傷以及焊點脆化；而過低或過短則會導致虛焊、冷焊。2025年的標準特別引入了“溫度均勻性”指標，要求PCB板面橫向溫差必須小于10℃，這對波峰焊設備的熱場設計、噴嘴結構及氮?dú)獗Ｗo(hù)效果提出了更高要求。工程師必須依據新標準，結合具體產品特性（如元器件耐熱性、PCB厚度與層數、銅箔分布）反復調試，才能找到符合標準的波峰焊爐溫曲線。

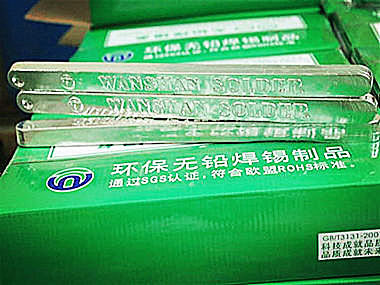

錫渣過多導致焊接波峰焊錫條焊接的速度
AI驅動的爐溫曲線智能優化：從經驗到數據
傳統的波峰焊爐溫曲線設定高度依賴工程師的經驗和反復試錯，效率低且一致性難以保證。2025年，基于人工智能（AI）和機器學習的智能爐溫曲線優化系統正成為行業新寵。這類系統通過安裝在爐膛內關鍵位置的多點高精度熱電偶，實時采集海量溫度數據，并結合MES系統中的產品信息（BOM、Gerber文件、元器件布局密度等）。AI算法能快速分析歷史良品率數據與對應爐溫曲線的關聯性，自動識別出更優的預熱斜率、峰值溫度保持時間、冷卻速率等參數組合。
更先進的應用在于預測性維護和動態補償。系統能實時監測加熱器效率、熱風馬達風速、氮?dú)饬髁康仍O(shè)備狀態參數的變化，預測其對波峰焊爐溫曲線穩定性的潛在影響，并在曲線發生偏移前自動微調設定值進行補償。當更換不同產品型號時，AI系統能根據新板子的熱容量模型，在極短時間內推薦出接近更優的初始曲線，大幅縮短調試時間，提升換線效率。這種數據驅動的智能優化，不僅確保了每一塊板子都運行在符合標準的波峰焊爐溫曲線下，更將工藝穩定性推向了前所未有的高度。

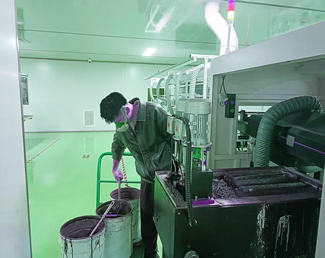

定期清理波峰焊爐減少錫爐高溫耗電
常見焊接缺陷與爐溫曲線關聯分析及對策
即使遵循了波峰焊爐溫曲線標準，實際生產中仍可能遇到各種焊接缺陷，其中許多問題都能追溯到爐溫曲線控制的細微偏差。2025年，工程師需要更精準地解讀曲線與缺陷的對應關系：
虛焊/冷焊：這是最常見的缺陷之一。主要原因往往是焊接區峰值溫度不足或接觸時間過短，導致焊料未能充分潤濕焊盤和元件引腳。也可能是預熱不足，焊劑未能完全活化清除氧化層，形成阻隔。對策是檢查并確保預熱終點溫度達標，適當延長預熱時間（在元器件耐熱允許范圍內），并確認波峰高度、傳送帶速度設定是否準確，以保證足夠的接觸時間和熱傳遞。
焊點灰暗/粗糙/針孔：這通常與預熱過度或冷卻速率過慢有關。過高的預熱溫度或過長的預熱時間會導致焊劑過早消耗殆盡，在焊接時失去保護作用，焊點易氧化。冷卻速率太慢則會使焊料晶粒粗大，影響機械強度并導致外觀不良。解決方法是優化預熱曲線，避免預熱區末端溫度過高，并檢查冷卻系統的效能，確保焊點離開波峰后能快速降溫至焊料凝固點以下。同時，檢查氮?dú)獗Ｗo(hù)系統的純度和流量是否足夠，減少氧化。
元器件損傷（如MLCC開裂、塑封器件變形）：這往往由熱應力過大引起。根本原因可能是預熱升溫斜率太陡峭（>3℃/秒），或板面溫度分布極不均勻，導致局部溫差應力集中。對策是降低預熱區前段的升溫速率，確保平緩升溫（建議1-2℃/秒），并檢查設備熱風循環系統是否正常，保證板面受熱均勻。對于高密度板或含有大型散熱器件的板子，可能需要定制特殊的波峰焊爐溫曲線，在預熱階段對特定區域進行溫度補償。
問題1：2025年新國標下，預熱區控制的核心變化是什么？
答：2025年新國標針對無鉛焊料特性，顯著提升了預熱區終點溫度要求（150-180℃）并延長了預熱時間（60-90秒）。核心目標是確保焊劑充分活化、有效去除氧化物，并為高熔點無鉛焊料提供足夠的熱補償，同時嚴格避免熱沖擊。預熱升溫斜率也要求更平緩（通常1-2℃/秒），以減少熱應力對元器件的損傷。
問題2：如何快速解決因爐溫曲線問題導致的波峰焊虛焊？
答：解決虛焊需重點排查焊接區溫度與時間：確認實測峰值溫度是否達到245-255℃標準范圍，波峰接觸時間是否在3-5秒。檢查預熱是否充分（終點溫度及時間達標），焊劑噴涂是否均勻有效。檢查傳送帶速度、波峰高度設定是否穩定。利用測溫板實際測量PCB焊盤處溫度，確認是否因板子吸熱快導致局部溫度不足，必要時需調整預熱或略微提高峰值設定。
